イントロ
炭素繊維強化プラスチック（CFRP）は、炭素繊維を基にした高性能の複合材料で、軽量でありながら非常に高い強度を持つため、航空宇宙、自動車、スポーツ用品など、数多くの産業で利用されています。CFRPはその優れた特性により、革新的な製品の開発を可能にし、従来の材料に比べて飛躍的な性能向上を実現します。本コラムでは、CFRPの基本的な特性、製造方法、用途などについて詳しく解説します。

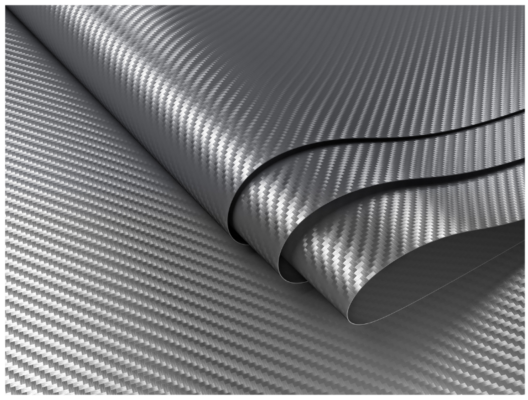

CFRPの基本構造と特性
CFRPは、炭素繊維（カーボンファイバー）と樹脂（通常はエポキシ樹脂など）を組み合わせた複合材料です。炭素繊維は非常に強い引張強度を持ち、軽量で耐腐食性が高い特徴があります。これを樹脂で固めることで、非常に高い強度を持ちながら軽量で耐久性の高い素材が完成します。
軽量性
CFRPは、同じ強度を持つ金属（例えば鋼鉄やアルミニウム）よりも軽く、そのため特に軽量化が重要な航空機や自動車、スポーツ用品などで活用されています。軽量でありながら、強度が高いため、構造物にかかる負荷を軽減することができます。
高強度
炭素繊維の特性により、CFRPは非常に高い引張強度と耐圧性を持っています。これにより、強い力が加わる環境でも形状を保ちつつ、破損や変形に対する耐性があります。構造的な安定性が求められる用途において、CFRPは優れた性能を発揮します。
耐腐食性
CFRPは、金属材料と比べて腐食に強い特性を持ちます。これにより、湿度や化学物質に強く、厳しい環境条件でも長期間にわたり性能を維持できます。
デザイン自由度
CFRPは成形時に複雑な形状を作ることが可能で、設計の自由度が非常に高いです。これにより、製品の形状や機能に応じた最適なデザインを追求することができます。
CFRPの製造方法
CFRPを製造する方法にはいくつかのプロセスがあり、使用する素材や目的に応じて選ばれます。代表的な製造方法は以下の通りです。
オートクレーブ成形
オートクレーブ成形は、圧力と温度を厳密に制御してCFRPを成形する方法です。この方法は、高強度で精度の高い製品を得ることができるため、航空宇宙産業や高性能の自動車部品で広く使用されています。
- 特徴：高精度、高強度
- 用途：航空機部品、自動車部品
RTM（Resin Transfer Molding）成形
RTMは、カーボンファイバーの繊維を金型内に配置し、そこに樹脂を注入して成形する方法です。これにより、短時間で高品質なCFRP製品を作ることができます。
- 特徴：効率的な製造、低コスト
- 用途：自動車部品、スポーツ用品
手積み成形
手積み成形は、カーボンファイバーを手作業で重ね合わせ、樹脂を浸透させて成形する方法です。この方法は少量生産や試作品製作に適していますが、大量生産には向いていません。
- 特徴：柔軟な対応、小ロット向け
- 用途：試作品、カスタム製品
プリプレグ成形
プリプレグ成形は、あらかじめ樹脂がカーボンファイバーに浸透したプリプレグ（樹脂プリ浸布繊維）を使用して成形する方法です。高精度で効率的な製造が可能です。
- 特徴：精密な製品、量産対応
- 用途：航空機、スポーツ用品
CFRPの用途
CFRPは、その特性から多岐にわたる産業で活用されています。以下に代表的な用途を紹介します。
航空宇宙産業
CFRPは軽量で高強度なため、航空機の翼、機体構造部品、エンジン部品などに使用されています。航空機の軽量化に貢献し、燃費向上や運航コストの削減を実現しています。
自動車産業
自動車のボディパネルやシャシー、内装部品にCFRPを使用することで、車両の軽量化と安全性の向上を図ることができます。また、レーシングカーや高性能車両においては、CFRPが性能を最大化するための重要な要素となっています。
スポーツ用品
自転車フレームやゴルフクラブ、テニスラケットなど、スポーツ用品にもCFRPが広く利用されています。軽量かつ高強度な特性により、競技性能を向上させることができます。
建築分野
CFRPは耐腐食性や耐震性が優れているため、建物の補強や改修工事にも使用されます。特に耐震補強材として注目されており、地震対策として重要な役割を果たします。
医療分野
CFRPは高強度でありながら軽量なので、義肢や人工関節などの医療機器にも使用されています。また、放射線を通しやすいため、放射線治療装置の部品にも使用されることがあります。
まとめ
炭素繊維強化プラスチック（CFRP）は、その軽量性、高強度、耐腐食性などの特性から、航空宇宙、自動車、スポーツ用品、建築など、さまざまな分野で利用されています。製造方法においても、効率的かつ精密な技術が進化しており、今後さらに多くの分野での活用が期待されています。CFRPを使用することで、製品の性能向上やコスト削減、さらには新たなデザインの可能性を引き出すことができるため、技術革新に貢献する重要な素材となっています。
