イントロ
CFRP（Carbon Fiber Reinforced Polymer）とは、カーボンファイバーを強化材として使用した複合材料で、軽量で高強度の特性を持つことから、航空宇宙、自動車、スポーツ用品など、さまざまな産業で利用されています。CFRPはその強度と耐久性から多くの高性能製品に採用されていますが、これらの製品の製造過程や修理には、高性能の接着剤が不可欠です。本コラムでは、CFRPの接着に使われる接着剤の特性、選定基準、および用途について解説します。
CFRP接着剤とは？

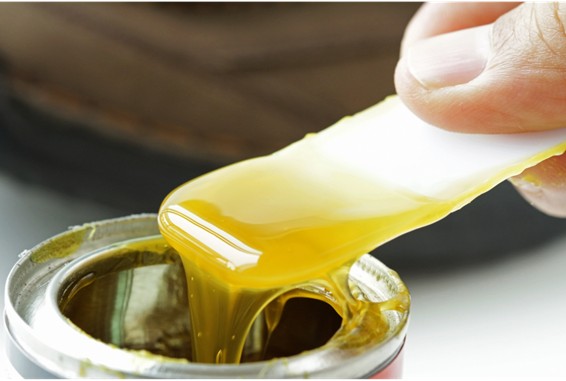

CFRP接着剤は、カーボンファイバー強化プラスチックを接着するために使用される特殊な接着剤で、CFRPの強度、軽量性、耐環境性を損なうことなく、強固で耐久性のある接着面を提供します。CFRPは非常に強靭ですが、金属や他の素材との接着は難しいため、適切な接着剤の選定が非常に重要です。接着剤はCFRPの表面処理（プライマー処理やサンディングなど）と合わせて使用されることが多く、接着強度、耐熱性、耐湿性、衝撃吸収性などが求められます。
CFRP接着剤の種類
CFRPの接着に使われる接着剤は、いくつかの種類に分類されます。主に使用されるのは以下の3つのタイプです。
エポキシ系接着剤
エポキシ系接着剤は、CFRPの接着に最も一般的に使用される接着剤の一つです。エポキシ樹脂は非常に高い接着力を発揮し、CFRPとの相性が良いため、耐久性に優れた接着を提供します。
- 特徴: 優れた接着強度、耐熱性、耐薬品性
- 用途: 自動車部品、航空機部品、スポーツ用品の製造および修理
ポリウレタン系接着剤
ポリウレタン系接着剤は、柔軟性があり、衝撃吸収性が高いため、振動や衝撃を受けやすい部品の接着に適しています。また、湿気に強いため、屋外で使用される製品に向いています。
- 特徴: 柔軟性、衝撃吸収性、湿気に強い
- 用途: 自動車部品、屋外装置、航空宇宙部品の接着
メタクリレート系接着剤
メタクリレート系接着剤は、非常に迅速に硬化する特徴を持ち、急速に接着が求められる場合に最適です。また、高い強度と耐衝撃性を有しており、過酷な環境下でも信頼性の高い接着が可能です。
- 特徴: 高速硬化、耐衝撃性、強度が高い
- 用途: 高速生産ラインでの接着、大型構造物の組み立て
CFRP接着剤の選定基準
CFRP接着剤を選ぶ際には、以下のような基準を考慮することが重要です。
接着強度
CFRP接着剤は、接着面が高い引張強度を持つことが求められます。特に、構造部品や高負荷を受ける部品の接着には、エポキシ系の高強度接着剤が適しています。
耐熱性
CFRP製品は高温環境にさらされることがあるため、接着剤には優れた耐熱性が求められます。耐熱温度が高い接着剤は、自動車や航空機の部品など、過酷な環境下でも安定した性能を発揮します。
耐湿性
湿気に強い接着剤は、屋外や水分の多い環境でも長期間安定して接着を維持できます。特に船舶や海洋関連のCFRP製品には、耐湿性が求められます。
作業性
作業のしやすさ、硬化時間の管理、温度や湿度による影響なども重要な要素です。メタクリレート系接着剤などは、短時間で硬化し、迅速に作業を進めることができるため、スピードが求められる現場では非常に有用です。
耐衝撃性
CFRP部品が受ける衝撃や振動に対して耐性を持つ接着剤は、特に自動車や航空機などの部品において重要です。ポリウレタン系接着剤などは、柔軟性が高く衝撃吸収性が優れているため、このような用途に最適です。
CFRP接着剤の用途
CFRP接着剤は、その高い強度、耐熱性、耐薬品性などから、多くの産業で使用されています。代表的な用途は以下の通りです。
- 自動車産業: CFRP部品を接着することで、軽量化と強度を確保し、車両の性能を向上させます。ボディやシャシー部品、内装部品の接着に使用されます。
- 航空宇宙産業: 航空機の部品の製造や修理において、軽量で高強度のCFRP接着剤が必要不可欠です。エンジンカウルや翼、内装部品などの接着に使用されます。
- スポーツ用品: スポーツ用品やアウトドア用品（自転車フレーム、ゴルフクラブなど）の製造で、CFRP接着剤は軽量化と耐久性を提供します。
まとめ
CFRP接着剤は、軽量で強度に優れたCFRP部品を効率的に接着するために不可欠な材料です。エポキシ系、ポリウレタン系、メタクリレート系など、使用する環境や部品の要求に応じて、適切な接着剤を選定することが重要です。適切な接着剤を使用することで、CFRP製品の性能を最大限に引き出し、耐久性や信頼性の高い製品を提供することができます。
