イントロ
CFRP（Carbon Fiber Reinforced Polymer）は、カーボンファイバーを強化材として使用した複合材料で、軽量でありながら非常に高い強度を持つため、航空宇宙、自動車、スポーツ用品など、さまざまな分野で使用されています。特に、CFRPの曲げ強度は、その強度特性の中でも重要な指標となります。本コラムでは、CFRPの曲げ強度の特性、測定方法、および実際の活用方法について解説します。
CFRPの曲げ強度とは？
曲げ強度とは、材料が曲げに対してどれだけ耐えることができるかを示す指標です。材料が曲げられる際、その材料内部に圧縮応力と引張応力が発生します。この応力に対して耐えられる力を曲げ強度と呼びます。CFRPは、その軽さと高い強度を兼ね備えており、曲げ強度においても非常に優れた性能を発揮します。カーボンファイバーは非常に高い引張強度を持ち、複合材料であるCFRPは、これに加えて樹脂が加わることで強度を一層高め、曲げに対しても優れた耐性を持ちます。
CFRPの曲げ強度の特性
CFRPの曲げ強度は、使用されるカーボンファイバーの種類、繊維の配向、樹脂の種類、製造方法などによって大きく異なります。これらの要素がどのように影響を与えるかを理解することが、CFRPを適切に活用する上で重要です。
カーボンファイバーの種類
カーボンファイバーは、種類によって強度や弾性率が異なります。高強度のカーボンファイバーを使用することで、CFRPの曲げ強度も向上します。
繊維の配向
CFRPの強度は、繊維の配向によって大きく影響されます。例えば、繊維が主に引張方向に配向されている場合、引張強度が高くなりますが、繊維が複数方向に配置されることで、曲げ強度が均等に分散され、より優れた性能を発揮します。
樹脂の種類
CFRPの樹脂は、エポキシ樹脂、ポリウレタン樹脂、ビニルエステル樹脂などが使用されます。樹脂の特性が、最終的な曲げ強度に大きく影響を与えます。樹脂が強靭であれば、曲げ強度は向上します。
製造方法
CFRPは、圧縮成形、射出成形、プレス成形、ラミネート成形など、さまざまな製造方法で作られます。製造プロセスによって、繊維と樹脂の結合強度が変わるため、曲げ強度にも差が出ます。

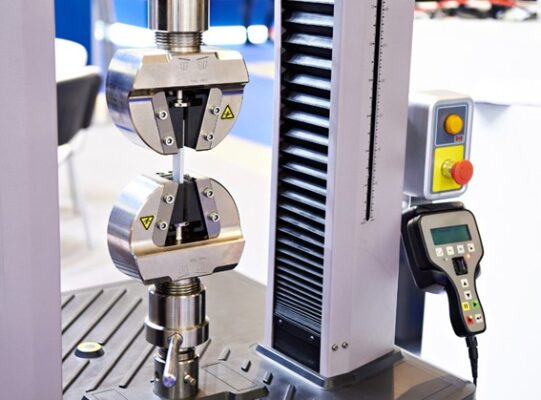

CFRPの曲げ強度の測定方法
CFRPの曲げ強度を測定する方法としては、以下のようなテストが一般的です。
三点曲げ試験（3-point bending test）
三点曲げ試験は、CFRP試験片を中央で支持し、両端に荷重をかけて曲げ強度を測定する方法です。試験片の中央部分に最大の曲げモーメントが発生し、そのときの荷重と変位を測定することで、曲げ強度を求めます。
四点曲げ試験（4-point bending test）
四点曲げ試験は、試験片の中央付近に2つの荷重点を設け、両端に支持点を配置する方法です。この試験は、試験片の中央部分で均等に荷重をかけることができ、より正確な曲げ強度を測定することが可能です。
加速寿命試験
CFRPの曲げ強度が長期間にわたってどのように変化するかを測定するための試験です。湿度や温度変化、繰り返し荷重を加えながら、CFRPの耐久性や曲げ強度の変化を観察します。
CFRPの曲げ強度の活用方法
CFRPの優れた曲げ強度は、さまざまな分野での応用において重要な要素となります。特に以下のような用途で効果的に利用されています。
航空宇宙産業
CFRPは、航空機の構造部品に広く使用されています。航空機は軽量かつ高強度な材料が求められるため、CFRPの優れた曲げ強度が大きなメリットとなります。機体の翼や胴体、エンジン部品などに使用され、燃費の向上や耐久性の向上に貢献しています。
自動車産業
自動車の軽量化を目指すため、CFRPはボディやシャシー部品に使用されています。CFRPの曲げ強度は、衝突時の衝撃吸収性にも影響を与えるため、安全性を高めるための重要な要素となっています。
スポーツ用品
スポーツ用品、特に自転車フレームやゴルフクラブ、スキー板などにCFRPが使用されています。曲げ強度が求められるこれらの製品において、CFRPは軽量化と高強度を両立させるため、性能向上に寄与しています。
建築および構造物
CFRPは、耐久性が求められる構造物の補強にも使用されています。橋梁や高層ビルの補強にCFRPを使用することで、軽量かつ高強度な補強材としての役割を果たします。
まとめ
CFRPは、優れた曲げ強度を持つ材料であり、さまざまな高強度・軽量化が求められる分野で活用されています。カーボンファイバーの種類、繊維配向、樹脂、製造方法などが曲げ強度に影響を与え、これらの要素を最適化することで、CFRPの性能を最大限に引き出すことができます。今後、CFRPはさらに多くの産業分野で利用され、進化を続けていくでしょう。
