イントロ
CFRP（カーボンファイバー強化プラスチック）成形は、カーボンファイバーをプラスチック樹脂で強化し、特に高強度・軽量な材料を作り出す技術です。航空宇宙、スポーツ用品、自動車など、高性能な製品が求められる分野で広く活用されています。CFRP成形は、材料の特性を最大限に引き出すために多くの成形方法が存在します。本コラムでは、CFRP成形の特徴とその成形方法について解説します。

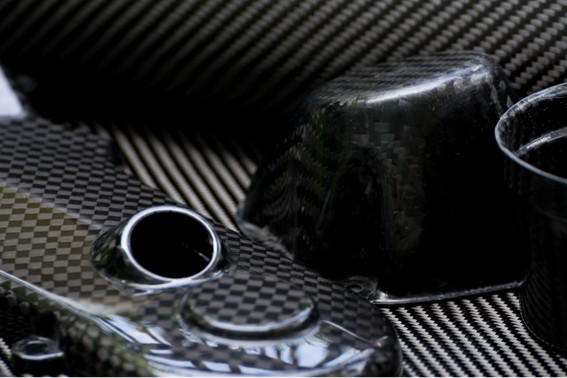

CFRP成形の基本概念
CFRPは、カーボンファイバーを樹脂で結びつけた複合材料で、非常に高い強度と剛性を持ちつつ、軽量であるという特性を備えています。CFRPを成形するためには、カーボンファイバーと樹脂を適切に組み合わせ、加熱や加圧を行って所望の形状に仕上げます。CFRPの成形は、成形技術と材料の選定が密接に関連しており、製品の用途に応じてさまざまな方法が用いられます。
CFRP成形の特徴
- 軽量性：CFRPは金属に比べてはるかに軽量でありながら、同等以上の強度を持つため、特に軽量化が求められる航空機や自動車の部品に最適です。
- 高強度・高剛性：カーボンファイバーは非常に強く、引張強度に優れているため、構造体としての強度を確保できます。
- 耐腐食性：CFRPは金属と異なり、錆びることがないため、耐腐食性が高く、過酷な環境でも長期間使用可能です。
- 耐熱性：高温環境下でも性能を発揮できるため、特に航空機や自動車のエンジン部品など、熱にさらされる部位で使用されます。
CFRP成形方法
CFRPを成形するための方法には、いくつかの技術があります。それぞれの方法は、製品の形状や使用環境に応じて選ばれます。
プリプレグ成形
プリプレグとは、カーボンファイバーに樹脂をあらかじめ浸透させておいた素材です。このプリプレグを使用して、加熱・加圧を行い、成形します。プリプレグ成形は非常に精度が高く、複雑な形状を作ることができ、航空機や自動車部品に多く使用されています。
- 特徴：高精度な成形が可能、強度が高い、一定の品質が保たれる
- 用途：航空機、スポーツ用品、高性能自動車部品
手積み成形（ハンドレイアップ）
手積み成形は、カーボンファイバーを手作業で積層し、その上から樹脂を塗布していく方法です。比較的少量生産に適しており、カスタム製品や複雑な形状の製品の製造に使われます。
- 特徴：低コストで少量生産に向いている、複雑な形状にも対応可能
- 用途：カスタムパーツ、試作品、低コストの部品
オートクレーブ成形
オートクレーブ成形は、高温・高圧の環境でCFRPを成形する方法です。この方法では、成形する材料をオートクレーブ（高温・高圧の炉）内で加熱・加圧し、強度の高いCFRP製品を作ります。航空機や宇宙産業などで、非常に高い品質が要求される部品の製造に使用されます。
- 特徴：高品質、高精度、高強度、耐熱性に優れる
- 用途：航空機の部品、航空宇宙産業
RTM成形（レジン・トランスファー・モールディング）
RTM成形は、金型内にカーボンファイバーを配置し、その中に樹脂を注入して成形する方法です。成形時間が短く、比較的大量生産に向いています。
- 特徴：大量生産に適している、精度が高く、一貫した品質
ハイブリッド成形
ハイブリッド成形は、CFRPと他の材料（例えば、金属や樹脂）を組み合わせて成形する方法です。この方法により、CFRPの優れた性能と他の材料の特性を併せ持った部品を作成することができます。
- 特徴：複数の材料を組み合わせることで、性能を最適化できる
- 用途：自動車、航空機部品
まとめ
CFRP成形は、軽量で高強度な複合材料を製造するための技術であり、その応用分野は航空機、自動車、スポーツ用品など広範囲にわたります。成形方法には多くの種類があり、製品の特性や使用環境に応じて最適な方法を選択することが重要です。CFRP成形技術の進化により、今後ますます軽量で高性能な製品が登場し、産業の革新が加速することが期待されます。
